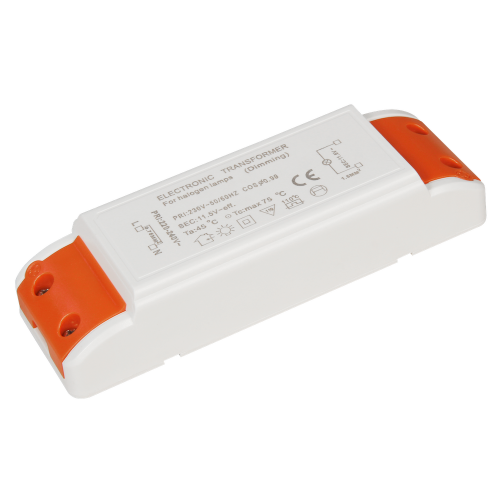

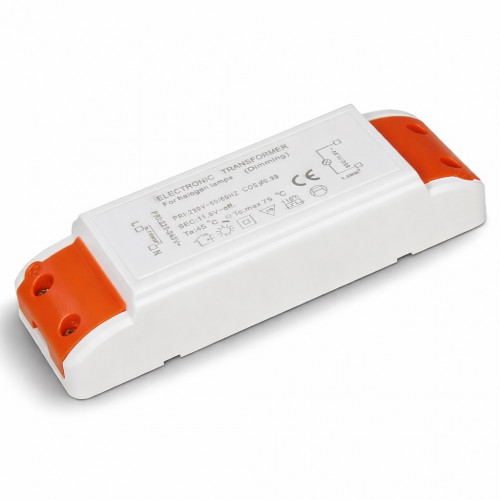

Halogen Trafo 105 W – 12 V, eckig, dimmbar

Elektronischer Halogen-Trafo 12 V – 10 bis 105 W, dimmbar und kurzschlussfest

Dieser elektronische Transformator ist für geeignete 12-V-Leuchtmittel mit einer Gesamtleistung von 10 bis 105 W ausgelegt. Durch die kompakte Bauform eignet er sich gut für Decken-, Möbel- und andere Niedervolt-Beleuchtungen, bei denen ein leistungsstarker elektronischer Trafo benötigt wird.

• Großer Leistungsbereich: 10–105 W
• 12-V-Niedervolt-System: 11,6 V AC Ausgangsspannung
• Dimmbar: primärseitig mit geeigneten Phasenabschnittdimmern
• Integrierter Schutz: Überlast-, Temperatur- und Kurzschlussschutz
• Selbstrückstellender Thermoschutz: für zuverlässigen Betrieb

Lieferumfang

• 1 × elektronischer Halogen-Transformator, 10–105 W

Abmessungen

• Länge: 140 mm
• Breite: 45 mm
• Höhe: 29 mm

Technische Daten

• Primärspannung: 230 V ~ 50 Hz
• Primärstrom: 0,45 A
• Leistungsfaktor: cos φ = 0,99
• Sekundärspannung: 11,6 V AC
• Maximalstrom: 8,8 A
• Leistungsbereich: 10–105 W
• Dimmbar: Ja, primärseitig mit Phasenabschnittdimmern
• Abgang: 1 Paar
• Überlastschutz: vorhanden
• Temperaturschutz: vorhanden
• Kurzschlussfest: Ja
• Thermoschutz: elektronisch und selbst rückstellend
• Sekundärleitung: max. 1,8 m
• Lastart: für ohmsche Lasten
• Gehäuse: Kunststoff
• TA: max. 45 °C bei 105 W
• TC: max. 75 °C bei 105 W

Hinweise zu Anschluss und Verwendung

• Die angeschlossene Gesamtleistung muss zwischen 10 und 105 W liegen.
• Nur für geeignete 12-V-AC-Leuchtmittel verwenden.
• Bei Verwendung einer Dimmfunktion einen kompatiblen Phasenabschnittdimmer einsetzen.
• Die Sekundärleitung darf maximal 1,8 m lang sein; Funkentstörgrenzwerte sind zu beachten.
• Vor Anschluss oder Arbeiten am Transformator die Netzspannung abschalten.
• Der Anschluss an 230 V muss fachgerecht und unter Beachtung der geltenden elektrotechnischen Vorschriften erfolgen.
• Beschädigte Transformatoren oder Anschlussleitungen nicht verwenden.
